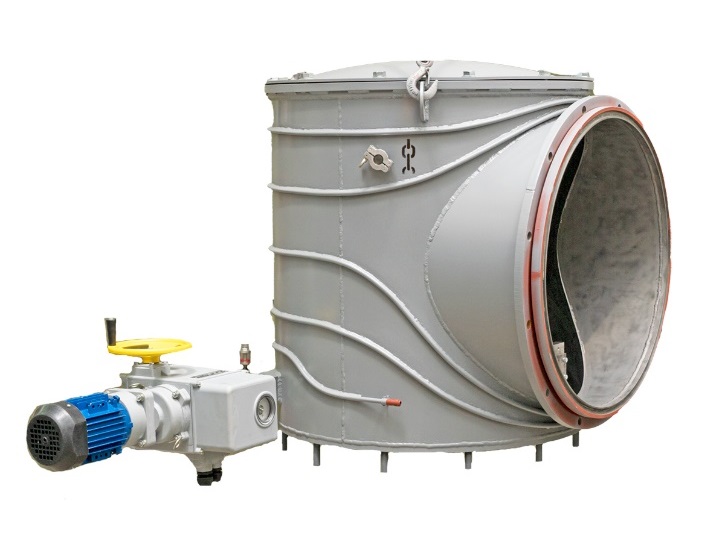

Затвор вакуумный угловой ЗВУ-630

Предназначен для быстрого перекрытия вакуумной коммуникации. Время перекрытия составляет не более 2 сек. (полное закрывание запоров не более 7 сек). Диаметр условного прохода 630 мм. (имеются варианты с Ду-500, 400, 250 и 160 мм). Мощность электродвигателя 180 Вт. Габаритные размеры: длина 1060мм, ширина 910мм, высота 835мм.

Вакуумный бустерный паромасляный насос НВБМ0630УФ/18600

Отличается от известного насоса 2НВБМ-630 малым габаритным размером – высотой (буква У в названии-укороченный). Высота насоса не более 2250мм, вместо 2667мм у известного насоса. Другим отличием является малое время выхода на режим – не более 35 мин. (буква Ф в названии - форсированный выход на режим). Кроме того, насос имеет автоматическое управление режимами: запуска, рабочего и перегрева охлаждающей жидкости с дублированием режимов на щите управления.

Каталог продукции

Высоковакуумный диффузионный насос с воздушным охлаждением Ду-40. Н-0,025М

Наименование параметра Значение
Быстрота действия: 25л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 90Па.
Быстрота форвакуумного насоса: 0,2л/с.
Потребляемая мощность: 140Вт
Количество рабочей жидкости: 0,015л.
Может поставляться с фланцами KF-40 на входе и KF-16 –на выходе
Может поставляться с водяным охлаждением.
Габаритные размеры:
высота
ширина
длина
220мм
180 мм.
и 150мм
Масса: 3кг

Высоковакуумный диффузионный насос с воздушным охлаждением Ду-63.
НВД -170/63В

Наименование параметра Значение
Быстрота действия: 170л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 60Па.
Быстрота форвакуумного насоса: 1л/с
Потребляемая мощность: 425Вт
Количество рабочей жидкости: 0,06л.
Может поставляться с фланцами KF-63 на входе и KF-25 –на выходе
Может поставляться с водяным охлаждением.
Габаритные размеры:
высота
ширина
длина
340мм.
330 мм.
180мм.
Масса: 6кг

Высоковакуумный диффузионный насос с воздушным охлаждением Ду-100.
НВД 360/100В

Наименование параметра Значение
Быстрота действия: 360л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 50Па.
Быстрота форвакуумного насоса: 1л/с
Потребляемая мощность: 500Вт
Количество рабочей жидкости: 0,08л.
Может поставляться с водяным охлаждением.
Габаритные размеры:
высота
ширина
длина
370мм.
210 мм.
380мм.
Масса: 6кг

Высоковакуумный диффузионный насос с водяным охлаждением Ду-100 НВДМ-100М

Наименование параметра Значение
Быстрота действия: 340л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 35Па.
Быстрота форвакуумного насоса: 2л/с
Потребляемая мощность: 500Вт
Расход охлаждающей воды 35л/ч
Количество рабочей жидкости: 0,07л.
Габаритные размеры:
высота
ширина
длина
360мм.
170 мм.
275мм.
Масса: 6,5кг

Высоковакуумный диффузионный насос с водяным охлаждением Ду-160 НВДМ-160М

Наименование параметра Значение
Быстрота действия: 700л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:5л/с
Потребляемая мощность: 800Вт
Расход охлаждающей воды 60л/ч
Количество рабочей жидкости: 0,3л.
Габаритные размеры:
высота
ширина
длина
380мм.
260 мм.
425мм.
Масса: 16кг

Высоковакуумный диффузионный насос с водяным охлаждением Ду-250 НВДМ-250М

Наименование параметра Значение
Быстрота действия: 2350л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:15л/с
Потребляемая мощность: 2кВт
Расход охлаждающей воды 100л/ч
Количество рабочей жидкости: 0,55л.
Габаритные размеры:
высота
ширина
длина
560мм.
350 мм.
705мм.
Масса: 31кг

Высоковакуумный диффузионный насос с водяным охлаждением Ду-400 НВДМ-400М

Наименование параметра Значение
Быстрота действия: 5900л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений: 6,6.10-4 -1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:40л/с
Потребляемая мощность: 4кВт
Расход охлаждающей воды 200л/ч
Количество рабочей жидкости: 1,4л.
Габаритные размеры:
высота
ширина
длина
800мм.
530 мм.
860мм.
Масса: 75кг

Вакуумный диффузионный паромасляный насос Ду -250 НД-250М

Наименование параметра Значение
Быстрота действия: 3000л/с, при< 10-2Па
Предельный вакуум: < 5х10-5Па
Диапазон рабочих давлений: < 100 - 10-5Па
Наибольшее давление на выходе: < 50Па
Потребляемая мощность:2,4 кВт
Расход охлаждающей воды 180л/ч
Габаритные размеры:
высота
ширина
длина
577мм.
450 мм.
470мм.
Масса: 33кг

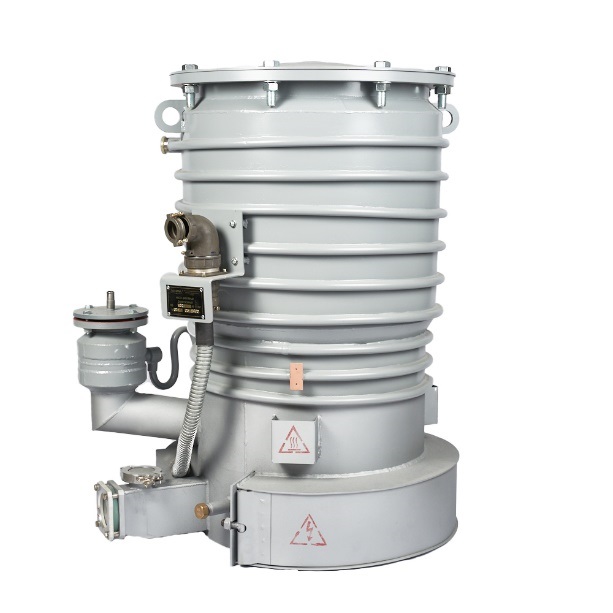

Вакуумный диффузионный паромасляный насос Ду -400 НД-400М

Наименование параметра Значение
Быстрота действия: 7200л/с, при< 10-2Па < 10-2Па
Предельный вакуум: < 5х10-5Па
Диапазон рабочих давлений:-< 10-0 - 10-5Па
Наибольшее давление на выходе: < 50Па
Потребляемая мощность: 4,8кВт
Расход охлаждающей воды 330л/ч
Габаритные размеры:
высота
ширина
длина
800мм.
530 мм.
630мм.
Масса: 58кг

Вакуумный диффузионный насос с водяным охлаждением Ду -500. НД-500М

Наименование параметра Значение
Быстрота действия: < 5х10-5Па
Предельный вакуум: < 1-10-5Па
Диапазон рабочих давлений: -< 10-0 - 10-5Па
Наибольшее давление на выходе: < 50Па.
Потребляемая мощность:7,2кВт
Расход охлаждающей воды 550л/ч
Габаритные размеры:
высота
ширина
длина
940pмм.
820 мм.
700мм.
Масса: 92кг

Вакуумный диффузионный паромасляный насос ДН -630М

Наименование параметра Значение
Высоковакуумное соединение, DN, мм ( по желанию заказчика) Форвакуумное соединение, DN, мм. 160 ISO-K/4 ANSI 630 ISO-K/20 ANSI
Скорость откачки воздуха < 10-4, мбар 20000/10800
Рабочий диапазон, мбар < 10-2 - 10-7
*Предельное остаточное давление, мбар < 5х10-7/< 5х10-7
Максимально допустимое давление на выходе, мбар< 5х10-1
Мощность нагрева, кВт 12/10,8
ГРасход охлаждающей воды, л/ч 680/680
Масса: 175кг

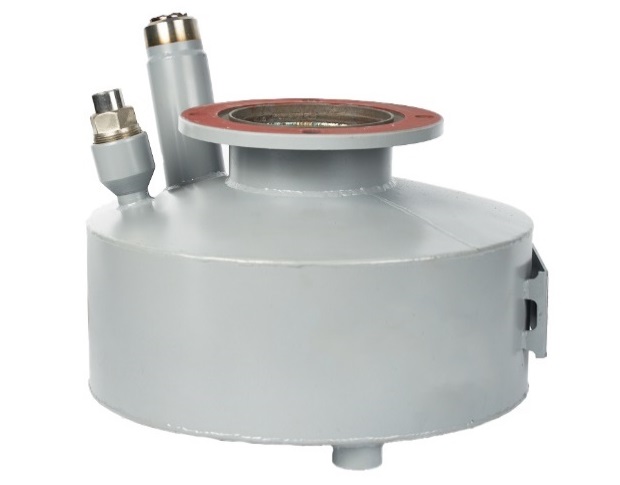

Заливная азотная ловушка Ду 100 ЛА-100М

Наименование параметра Значение
Проводимость при давлении 1,33х10- 2 Па 370л/с
Объем жидкого азота 2,6л
Расход жидкого азота мбар 0,8л/ч
Пролет паров масла3,3х10-4 мг/мин
Масса: 12,5кг

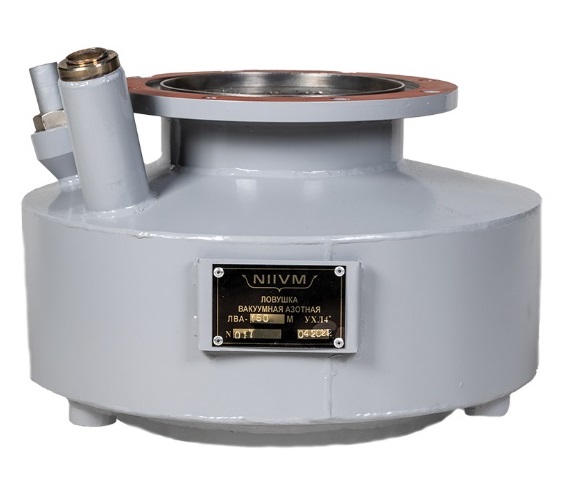

Заливная азотная ловушка Ду 160 ЛА-160М

Наименование параметра Значение
Проводимость при давлении 1,33х10- 2 Па 840л/с
Объем жидкого азота 3,5л
Расход жидкого азота мбар 0,8л/ч
Пролет паров масла3,3х10-4 мг/мин
Масса: 16кг

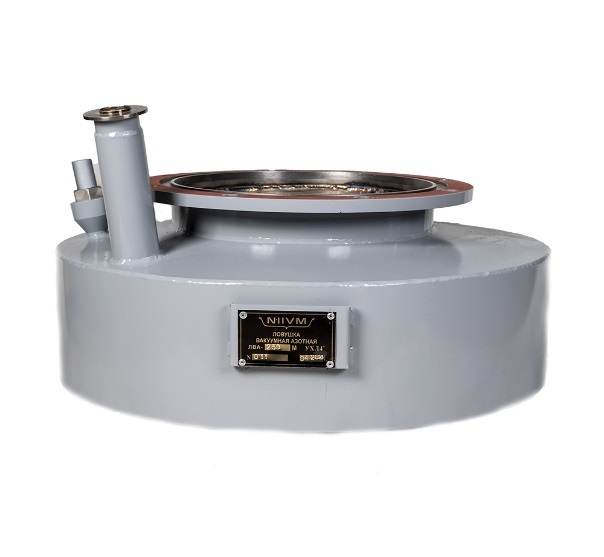

Заливная азотная ловушка Ду 250 ЛА-250М

Наименование параметра Значение
Проводимость при давлении 1,33х10- 2 Па 2300л/с
Объем жидкого азота 7,5л
Расход жидкого азота мбар 1л/ч
Пролет паров масла8,3х10-4 мг/мин
Масса: 28,5кг

Заливная азотная ловушка Ду 400

Наименование параметра Значение
Проводимость при давлении 1,33х10- 2 Па 900л/с
Объем жидкого азота 7,5л
Расход жидкого азота мбар 1л/ч
Пролет паров масла2х10-3 мг/мин
Масса: 50кг

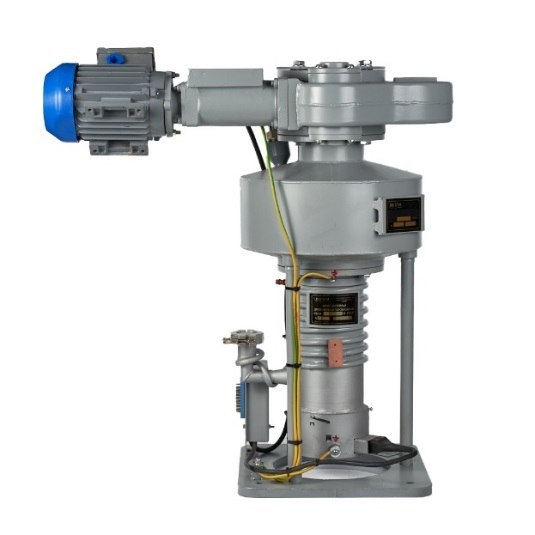

Высоковакуумный агрегат Ду-100. Состоит из диффузионного насоса,
азотной ловушки и вакуумного затвора. АВДМ-100М

Наименование параметра Значение
Быстрота действия: 130л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений:6,6.10-4 – 1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:5л/с
Потребляемая мощность: 585Вт
Расход охлаждающей воды 35л/ч
Количество рабочей жидкости: 0,07л.
Габаритные размеры:
высота
ширина
длина
650мм.
630 мм.
345мм.
Масса: 40кг

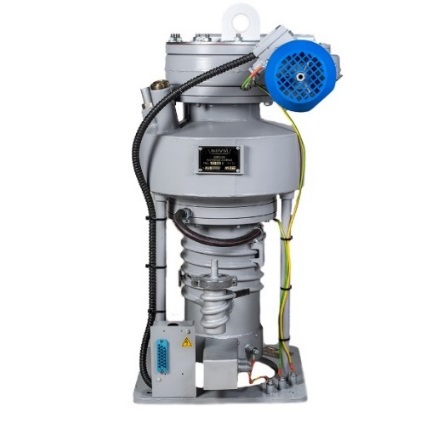

Высоковакуумный агрегат Ду-160. Состоит из диффузионного насоса,
азотной ловушки и вакуумного затвора. АВДМ-160М

Наименование параметра Значение
Быстрота действия: 310л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений:6,6.10-4 – 1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:5л/с
Потребляемая мощность: 1кВт
Расход охлаждающей воды 60ч
Количество рабочей жидкости: 0,3л.
Габаритные размеры:
высота
ширина
длина
750мм.
720 мм.
540.
Масса: 65кг

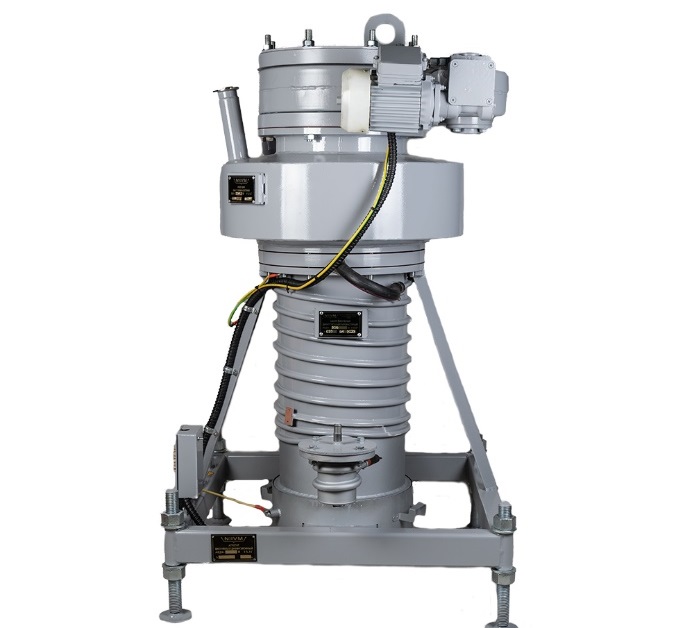

Высоковакуумный агрегат Ду-250. Состоит из диффузионного насоса,
азотной ловушки и вакуумного затвора. АВДМ-250М

Наименование параметра Значение
Быстрота действия: 870л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений:6,6.10-4 – 1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:5л/с
Потребляемая мощность: 2,2кВт
Расход охлаждающей воды 100л/ч
Количество рабочей жидкости: 0,55л
Габаритные размеры:
высота
ширина
длина
1150мм.
840 мм.
780.
Масса: 140кг

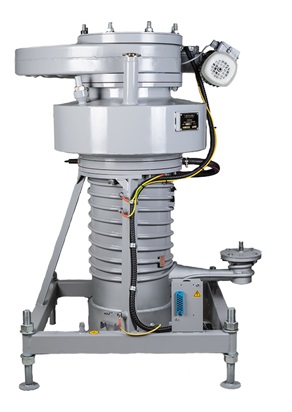

Высоковакуумный агрегат Ду-400. Состоит из диффузионного насоса,
азотной ловушки и вакуумного затвора. АВДМ-400М

Наименование параметра Значение
Быстрота действия: 2280л/с
Предельный вакуум: 6,6.10-5Па
Диапазон рабочих давлений:6,6.10-4 –1,3.10-1Па
Наибольшее давление на выходе: 33,3Па.
Быстрота форвакуумного насоса:40л/с
Потребляемая мощность: 4,2кВт
Расход охлаждающей воды 200л/ч
Количество рабочей жидкости: 1,4л
Габаритные размеры:
высота
ширина
длина
1150мм.
840 мм.
780.
Масса: 295кг

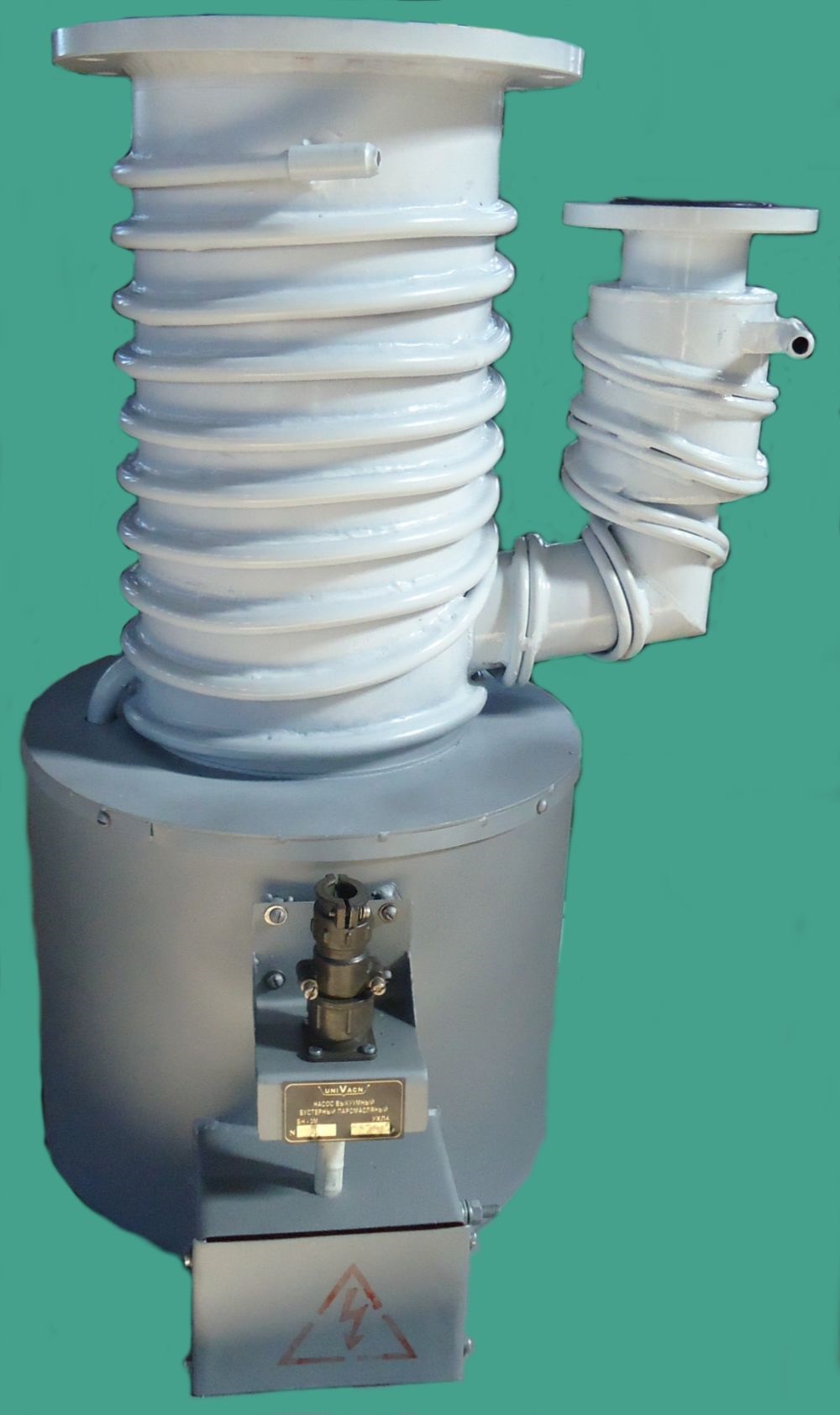

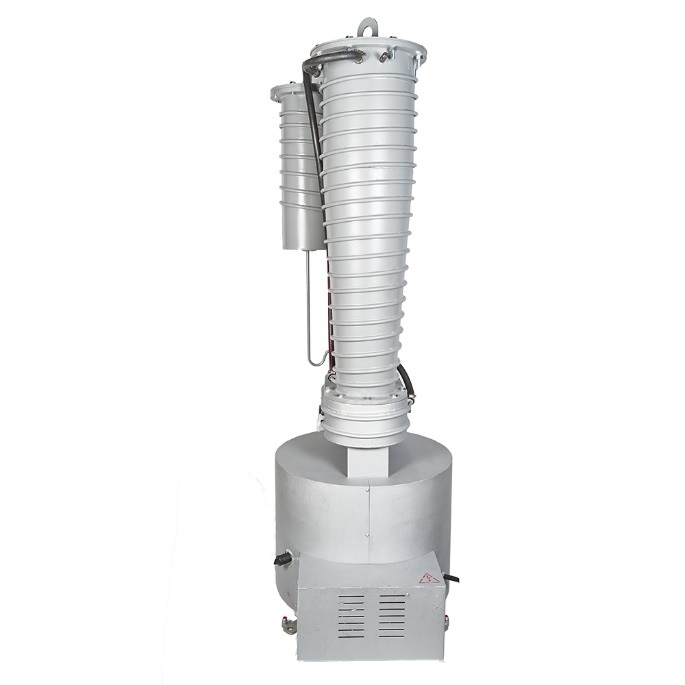

Вакуумный бустерный паромасляный насос Ду-160 2НВБМ-160М

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 880
Диаметр условного прохода входного фланца, мм, 160
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5).
Мощность, потребляемая насосом, не более при напряжении 380В, кВт2
Габаритные размеры: высота, длина, ширина, мм 1020х500х420
Масса, не более, кг60

Вакуумный бустерный паромасляный насос Ду-250 2НВБМ-250М

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 2800
Диаметр условного прохода входного фланца, мм, 250
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5)
Мощность, потребляемая насосом, не более при напряжении 380В, кВт6
Габаритные размеры: высота, длина, ширина, мм 1691х721х588
Масса, не более, кг160

Вакуумный бустерный паромасляный насос Ду-400 2НВБМ-400М

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 6200
Диаметр условного прохода входного фланца, мм, 400
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5)
Мощность, потребляемая насосом, не более при напряжении 380В, кВт12
Габаритные размеры: высота, длина, ширина, мм 2060х1150х910
Масса, не более, кг300

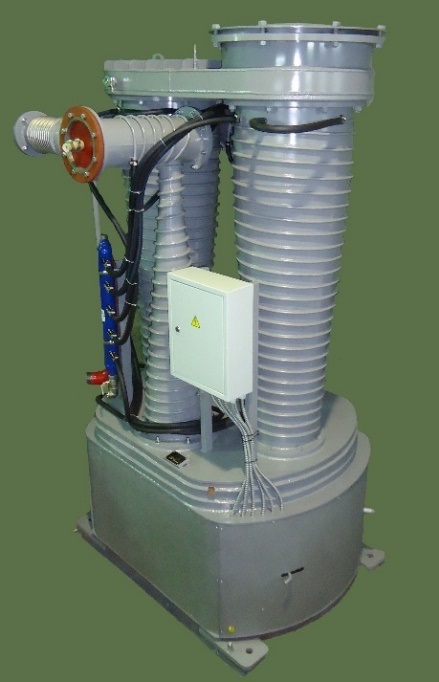

Вакуумный бустерный паромасляный насос Ду-500 2НВБМ-500М (БН-4500М)

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 12400
Диаметр условного прохода входного фланца, мм, 500
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5)
Мощность, потребляемая насосом, не более при напряжении 380В, кВт24
Габаритные размеры: высота, длина, ширина, мм 2200х1400х980
Масса, не более, кг1000
Время выхода на режим, мин35

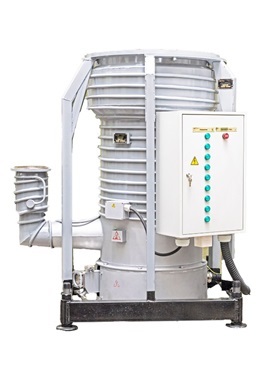

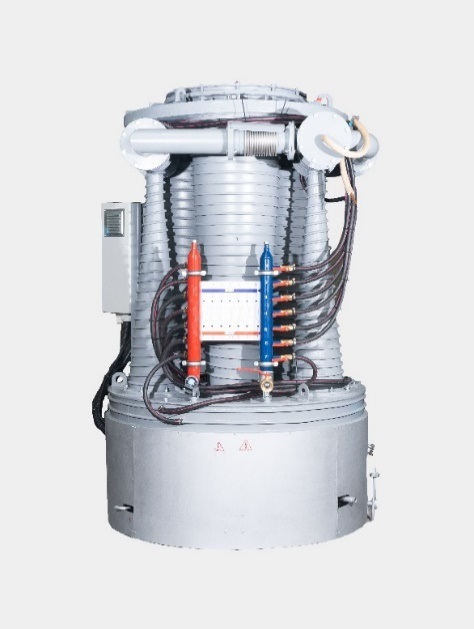

Вакуумный бустерный паромасляный насос ДУ-630 2НВБМ-630М

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 18600
Диаметр условного прохода входного фланца, мм, 630, 500
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5)
Мощность, потребляемая насосом, не более при напряжении 380В, кВт36
Габаритные размеры: высота, длина, ширина, мм 2250х1550х1500
Масса, не более, кг1300
Время выхода на режим, мин35

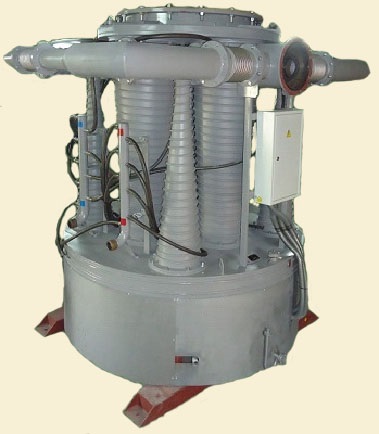

Вакуумный бустерный паромасляный насос Ду -900 2НВБМ-900М

Наименование параметра Значение
Средняя быстрота действия в диапазоне рабочих давлений 1,3·10-2 – 1,3 Па (1·10-4 - 1·10-2 мм рт. ст.); не менее, л/с 24800
Диаметр условного прохода входного фланца, мм, 900
Предельное остаточное давление, не более, Па (мм.рт.ст)6,6·10-4(5·10-6)
Наибольшее выпускное давление, не менее, Па мм.рт.ст. 200 (1,5)
Мощность, потребляемая насосом, не более при напряжении 380В, кВт48
Габаритные размеры: высота, длина, ширина, мм 2325х2250х1850
Масса, не более, кг1750

Вакуумный угловой затвор Ду-630. ЗВУ-630

Наименование параметра Значение
Наибольшая величина натекания, л.Па/с, л.Па/с 1•10-7
Время открывания (закрывания) затвора от электро-привода 7с, не более
Мощность электродвигателя250Вт
Объем вакуумной полости320л
Габаритные размеры: высота, длина, ширина, мм 1060x910x835
Масса, не более, кг220

Вакуумная ловушка ЛО- отражатель примесей

Ловушка-отражатель ЛО предназначена для установки в существующие трубопроводы с целью защиты средств откачки от попадания окалины, пыли и других примесей. Одновременно выполняет и роль защиты технологической камеры от попадания паров масла. Отражательные пластины ловушки установлены оптически непрозрачно. Крепится к внутренним стенкам трубопровода за счет усилия пружин, расположенных в вертикальных трубках, распирающих контактные фрикционные пластины изготовленные с радиусом изгиба, совпадающим с радиусом трубопровода.

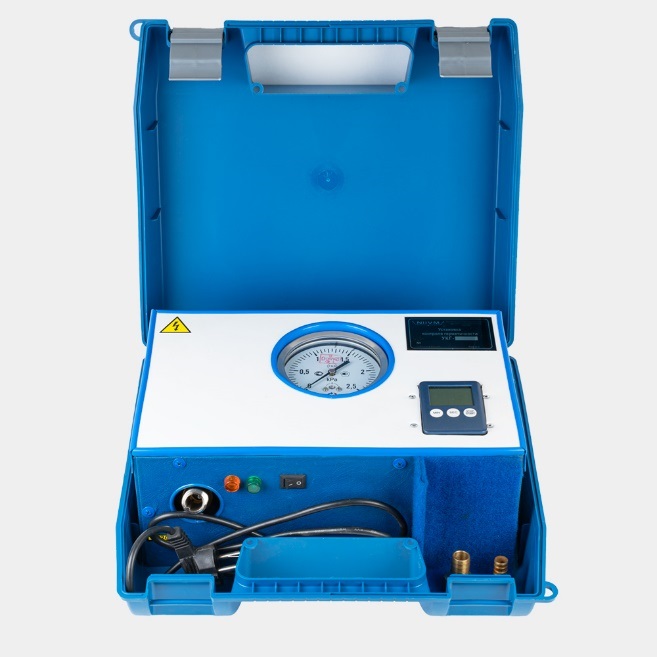

Мобильный пост контроля герметичности дыхательных аппаратов и костюмов химической защиты с помощью избыточного давления УКГ-3

Наименование параметра Значение
Максимальное давление, создаваемое и измеряемое установкой: 1600Па
Класс точности манометра: 1.6%
Электропитание: 220В
Потребляемая мощность:200 Вт
Габаритные размеры: высота, длина, ширина, мм 250x600x400
Масса, не более, кг10
Принцип действия основан на создании давления выше атмосферного и измерении падения давления внутри проверяемого объекта за контрольное время. По значению изменения давления оценивается герметичность испытываемого объекта.

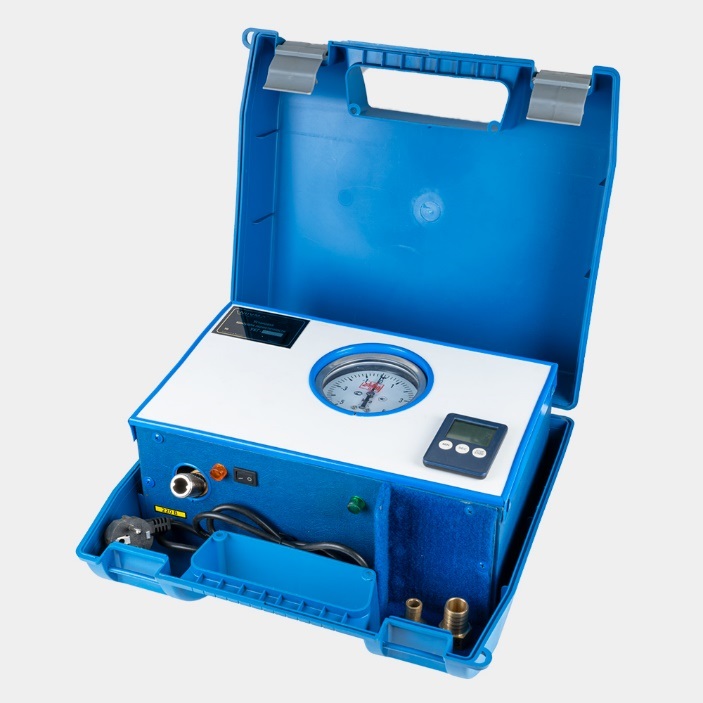

Мобильный пост контроля герметичности дыхательных аппаратов и костюмов химической защиты с помощью вакуума УКГ-4

Наименование параметра Значение
Максимальный вакуум, создаваемый и измеряемый установкой: -5,0 кПа
Класс точности манометра: 1.0%
Электропитание: 220В
Потребляемая мощность:200 Вт
Габаритные размеры: высота, длина, ширина, мм 250x600x400
Масса, не более, кг10
Принцип действия основан на создании давления ниже атмосферного (вакуума) и измерении повышения давления внутри проверяемого объекта за контрольное время. По значению изменения давления оценивается герметичность испытываемого объекта.

Электропечь камерная вакуумная ЭКВ-2.4.2/ 16 И1

Технологический процесс идет в автоматическом режиме по заданной программе по приборам «Мерадат- ВИТ 19ИТ1» и «Термодат 16Е5».
Наименование параметра Значение
Потребляемая мощность, кВт 14
Максимальная температура в рабочем состоянии 1600°С
Размеры рабочего пространства, мм 200x410x200
Среда в рабочем пространстве вакуум
Предельное остаточное давление: в холодном состоянии Па (мм.рт.ст.) 6,65 •10-3(5•10-5)
Равномерность распределения температуры ±3°С
Номинальное напряжение питающей сети, В 220/380
Номинальная частота тока, Гц 50
Число фаз нагревателя 1
Термопара ТВР
Расход воды на охлаждение, м3/ч 0,5
Габаритные размеры: высота, длина, ширина, мм 1400x1900x2300
Масса, не более, т1,6

Вакуумный бустерный паромасляный насос Ду -160 БН-3М

Наименование параметра Значение
Быстрота действия: : 450л/с
Предельный вакуум: 6,6.10-2Па
Наибольшее давление на выходе: 40Па.
Быстрота форвакуумного насоса:15л/с
Потребляемая мощность:3,2кВт
Расход охлаждающей воды 150л/ч
Количество рабочей жидкости: 1л
Габаритные размеры:
высота
ширина
длина
560мм.
370 мм.
380 мм.
Масса: 23кг

Электропечь Камерная Вакуумная ЭКВ-2.4.2/ 16 И1

Технологический процесс идет в автоматическом режиме по заданной программе по приборам «Мерадат- ВИТ 19ИТ1» и «Термодат 16Е5».
Наименование параметра Значение
Потребляемая мощность, кВт 14
Максимальная температура в рабочем состоянии1600°С
Размеры рабочего пространства, мм
Ширина
Длина
высота
200
410
200
Среда в рабочем пространстве вакуум
Предельное остаточное давление:
в холодном состоянии Па (мм.рт.ст.)
6,65 •10-3(5•10-5)
Равномерность распределения температуры ±3°С
Номинальное напряжение питающей сети, В 220/380
Номинальная частота тока, Гц 50
Число фаз нагревателя 1
Термопара ТВР
Расход воды на охлаждение, м3/ч 0,5
Габаритные размеры электропечи, мм
Ширина
Длина
Высота
1400
1900
2300
Масса, т 1,6

© Copyright 2012. All rights reserved
